Hemos discutido varios tipos de puertas
lógicas, finalmente vamos a discutir sobre otro tipo de puertas que son las puertas Schmitt. Las
puertas lógicas sobre las que hemos discutido hasta ahora tienen un solo nivel
de voltaje de umbral de entrada. Para transiciones de salida baja a alta y de
alta a baja, este umbral es el mismo y se encuentra en algún lugar entre el
nivel más alto de bajo voltaje y el nivel más bajo de alto voltaje. Y para
esto, estas puertas lógicas pueden producir una salida errática que cuando se
alimenta con una entrada que varía lentamente.
Supongamos que estamos dando una señal de entrada ideal a un circuito inversor y la respuesta de ese circuito se muestra en el gráfico a continuación.
Supongamos que estamos dando una señal de entrada ideal a un circuito inversor y la respuesta de ese circuito se muestra en el gráfico a continuación.
Y cuando se alimenta una señal práctica al inversor, la respuesta que obtenemos se muestra en la figura a continuación.
Podemos ver en el diagrama anterior que hay
una pequeña cantidad de ruido superpuesto en la señal de salida. Para superar

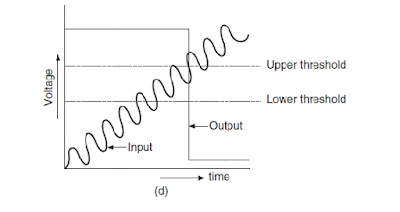

este problema, se ha encontrado una posible solución, que si diferenciamos los
niveles de voltaje uno para bajo a alto y otro para transición de alta a baja,
entonces este problema puede superarse. Y esto debe hacerse introduciendo una retroalimentación positiva en el circuito interno de la puerta, que también conocemos como fenómeno de histéresis. Hay algunas puertas lógicas que naturalmente tienen histéresis, es decir, tienen esta propiedad como incorporada, no tenemos que cambiar el procedimiento de fabricación para ellas. Esto se ve principalmente en puertas NAND e inversores. Estas se conocen como compuertas Schmitt y son capaces de interpretar el voltaje de entrada de acuerdo con el voltaje de dos umbrales, que es de baja a alta, y el otro es para la transición de salida de alta a baja. Las figuras (a) y (b) a continuación muestran los símbolos de circuito de Schmitt NAND y Schmitt inverter.
